Este projeto tem a finalidade de armazenar esses dados de forma eficiente, organizada e estruturada, facilitando o acesso por pessoas e sistemas, garantindo assim que os dados possam ser utilizados para fins de análises ou criação de softwares para gerenciamento.
Além disso, o uso da base de dados pública da UFRN também tem o objetivo de ser um recurso de aprendizado.

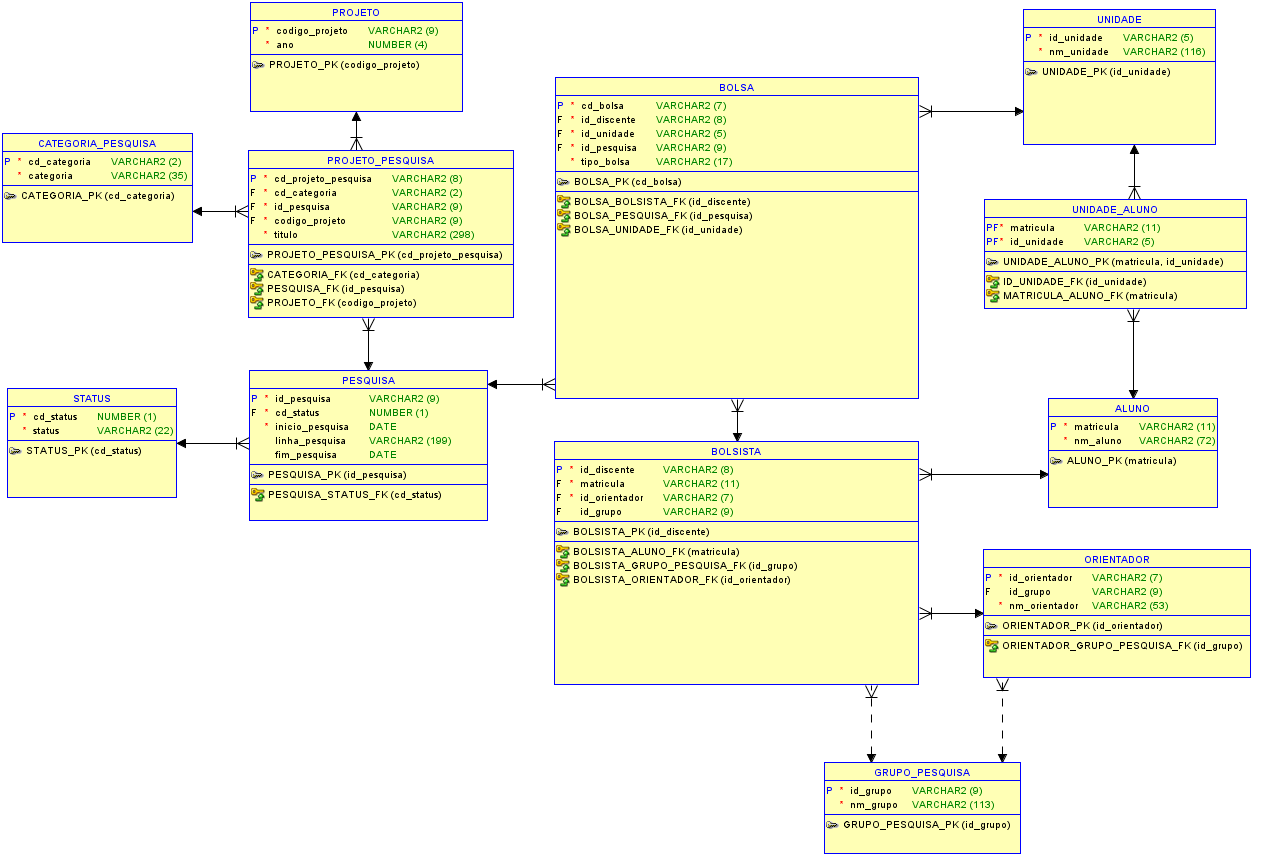

Para se adequar às formas normais, foram criadas 9 entidades, cada uma com a sua chave primária de acordo com os Atributos disponibilizadas pela base e duas entidades associativas que receberão um código para cada relação. Assim, as entidades são:-
Grupo de pesquisa: conforme a base, ele tem o seu ID e nome, para cada grupo, terá seus discentes e docentes.
-
Orientador: receberá o seu id da base, nome e a chave estrangeira do grupo à qual ele pertence.
-
Aluno: terá a posibilidade de ser adicionado alunos ingresssantes da universidade. Receberá os atributos matricula e o nome do aluno.
-
Bolsista: Aluno que está sendo comtemplado pela bolsa. Os seus atributos serão o ID do discente, matricula(FK da entidade aluno), ID orientador(FK de seu orientador) e ID grupo(FK do grupo à qual ele pertence).
-
Unidade: departamento/instituto/faculdade. Receberá o ID unidade e o nome da unidade.
-
Unidade aluno: é a entidade associativa para relacionar a unidade com aluno, pois na ausência dela, os dados ficariam fora da forma normal. Nela terão os atributos matricula(FK de aluno) e ID unidade(FK de unidade), ambos serão primary, pois apenas eles já garantem a unicidade do registro.
-
Projeto de pesquisa: são dados que dirão sobre o desenvolvimento da pesquisa, além de dizer os impactos. receberá CD projeto(conforme base, é um código composto por letras e números), ano (inicial do projeto).
-
Pesquisa: diz do que a pesquisa se trata. Receberá ID pesquisa, CD projeto(FK de projeto), cd status (FK se a pesquisa já terminou, em andamento ou há pendencias), inicio pesquisa, linha pesquisa (breve descrição), fim (da pesquisa).
-
Status da Pesquisa: Em qual situação a pesquisa está no momento, existindo três opções: 1: EM ANDAMENTO; 2: PENDENTE DE RELATORIO; 3: FINALIZADO.
-
Bolsa: esta entidade é para relacionar o bolsista com a(s) sua(s) pesquisa(s), garantindo a sua normalização. Ela também foi ajustada para se relacionar com a entidade unidade, garantindo o funcionamento conceitual do banco. Os atributos dela serão cd bolsa, ID unidade(FK de unidade), ID pesquisa(FK de pesquisa), ID discente(FK do bolsista) e tipo bolsa. Esse último é da base, colocado nesta entidade para se adequar conceitualmente.
-
Categoria: é o modelo de pesquisa do bolsista, que são Iniciação Científica e Iniciação Tecnologica. Os atributos dela serão cd categoria (IC ou IT) e Categoria, que no banco será Iniciação Científica, para IC e Iniciação Tecnologica para IT.
-
Projeto Pesquisa: é a entidade associativa para Pesquisa e Projeto, pois ambas as entidades são relacionamento MxN, e muitas vezes, tem o mesmo código projeto e o mesmo ID pesquisa, mudando apenas o título. Os atributos dela serão: CD Projeto Pesquisa, será gerado sequencialmente; CD categoria (FK de categoria), que receberá 1 ou 2, respectivamente IC e IT; ID Pesquisa (FK de pesquisa); CD Projeto (FK de projeto).
1 - Poderá ser armazenado diversos alunos da universidade, porém alguns deles são ou não comtemplados com a bolsa de Pesquisa, os que são, ganham um id especial como bolsista.
2 - Um aluno pode ou não ser bolsista, já está sendo considerada a posibilidade de ser cadastrado alunos que Possivelmente podem se tornar bolsistas.
3 - Grupo de pesquisa só se relacionará com os bolsista e orientador, pois não há alunos com pesquisas sem bolsas.
4 - Um bolsista pode ou não pertencer a um grupo
5 - Bolsista e orientador devem ter relacionamento um com o outro.
6 - Um bolsista deve estar em uma ou muitas bolsas.
7 - Uma bolsa deve estar em uma pesquisa, a pesquisa deve ter uma ou mais bolsa.
8 - A pesquisa deve ter um ou mais de um projeto, assim como o projeto deve ter um ou mais pesquisas.
9 - A pode ter deve ter apenas um status, enquanto o status pode ter um ou mais pesquisas
10 - A categoria de bolsa é mandatória.
11 - Na PK de Categoria, deve ser IC para Iniciação Cienrtifíca ou IT para Iniciação Tecnológica.
12 - A bolsa deve ter uma unidade que deve ter uma ou mais bolsas.
13 - Os alunos devem ter uma unidade que foi matriculado, e a unidade pode ou não ter alunos.
14 - Todas as PK devem ter os seguintes números de carácteres: ID_discente = 8, matricula = 11, CD_projeto = 9, CD_projeto_pesquisa = 8, CD_categoria = 2, ID_orientador = 7, ID_grupo = 11, ID_unidade = 5, ID_PESQUISA = 9, CD_bolsa = 7.
15 - Caso o ID/CD não tenha o tamanho máximo de carácteres, deve-se colocar 0 à esquerda do número, exceto os que tenham textos.
16 - No banco, todos os textos deverão estar em maiúscula.
17 - O campo de título e grupo de pesquisa não deverão ter valores nulos, caso tenha, deve ser transformado para "NÃO INFORMADO".
18 - Caso o campo inicio ou fim estiverem nulos, deve ser usado os dados de cota para preenche-los adequadamente.
19 - O campo do código de projeto deve ser composto apenas pelas letras iniciais e seu número, separando do ano, tornando a com no máximo 9 caractéres.
20 - Nos campos de texto é admitido todo tipo de caractéres, desde que começe e termine por letras.
Para respeitar a 15 regra de negócio, todos os índices e códigos foram transformados em VARCHAR2.
Antes da carga de dados, foi criada um script contendo três funções e uma trigger para cada tabela do banco para respeitar as regras de negócio e manter a integridade do banco.
Primeiramente, foi criada a Função "tratar_PKs" que servirá para atender a RN 14. Nela é requerido dois campos de entrada, sendo eles, "codigo", que é do tipo number e receberá o código PK a ser inserido, e o "max_caractere", que receberá o tamanho do campo. A função retornará uma varíavel do tipo "Varchar" que, recebe o valor do comando LPAD, onde é atribuido o código dado pela função com a quantidade de caracteres determinada, por exemplo, um código "1", com um tamanho 4, ficará "0001".
O código da função no script:
CREATE OR REPLACE FUNCTION tratar_PKs(codigo IN NUMBER, max_caractere IN NUMBER)
RETURN VARCHAR
IS codigo_tratado VARCHAR(15);
BEGIN
codigo_tratado := TO_CHAR(LPAD(codigo, max_caractere, 0));
RETURN codigo_tratado;
END;Quando ela ser chamada na função, receberá como código a variável :NEW.'Campo' do PL/SQL, conforme a trigger da tabela aluno:
CREATE OR REPLACE TRIGGER insert_aluno
BEFORE INSERT ON aluno
FOR EACH ROW
BEGIN
:NEW.matricula := tratar_PKs(:NEW.matricula, 11);
:NEW.nm_aluno := UPPER(:NEW.nm_aluno); -- Regra de Negócio 13
END;Para garantir a RN 16, todas os campos de texto serão alterados com o comando UPPER, conforme o "nm_aluno" da trigger acima.
Para a tabela categoria, foi criada uma função que através de um comando REGEX, verificará se no dado a ser inserido na descrição de categoria, conterá, Cien ou Tec, assim, quando for a primeira, mudará o campo CD_Categoria para 'IC', já no segundo caso, o campo será IT, conforme a RN 11.
--Função para adicionar o código da Categoria.
CREATE OR REPLACE FUNCTION tratar_categoria(categoria IN VARCHAR)
RETURN VARCHAR
IS categoria_tratada VARCHAR(2);
BEGIN
IF REGEXP_LIKE(categoria, '(cien)|(Cien)|(CIEN)') THEN
categoria_tratada := 'IC';
RETURN categoria_tratada;
ELSIF REGEXP_LIKE(categoria, '(T|t)(é|e)c') THEN
categoria_tratada := 'IT';
RETURN categoria_tratada;
ELSE
raise_application_error(-20000,'Categoria de Bolsa não reconhecida');
END IF;
END;
--Trigger que chamará a função e irá atribuir ao cd_categoria o seu valor de retorno (Note que nas FKs, será realizado um processo semelhante)
CREATE OR REPLACE TRIGGER insert_categoria_pesquisa
BEFORE INSERT ON categoria_pesquisa
FOR EACH ROW
BEGIN
:NEW.cd_categoria := UPPER(tratar_categoria(:NEW.categoria)); -- Regra de Negócio 10
:NEW.categoria := UPPER(:NEW.categoria);
END; A terceira função será apenas para verificar se foi inserido no "ano" da tabela "Projeto" um número válido. Ele receberá o valor ":NEW" da trigger, e usará um REGEX para saber se é um número de ano válido ou inválido. A trigger irá usar usa condição do tipo IF, se caso caso o retorno da função for "Valido", ela irá prosseguir normalmente, caso o contrário irá resultar um erro com a procedure interna da Oracle "Raise_Application_Error", conforme no código abaixo:
--Função que verifica o ano
CREATE OR REPLACE FUNCTION verificar_ano_projeto(ano IN NUMBER)
RETURN VARCHAR
IS
BEGIN
IF REGEXP_LIKE(ano, '(20[0-9]{2})|(19[0-9]{2})') THEN
RETURN 'Valido';
ELSE
RETURN 'Invalido';
END IF;
END;
--Trigger da tabela "Projeto"
CREATE OR REPLACE TRIGGER insert_projeto
BEFORE INSERT ON projeto
FOR EACH ROW
BEGIN
IF verificar_ano_projeto(:NEW.ano) = 'Invalido' THEN
RAISE_APPLICATION_ERROR(-20010, 'Ano Invalido');
END IF;
END;Todas as outras triggers das tabelas, seguem o mesmo padrão das usadas de exemplo.
As seguintes ferramentas foram usadas na construção do projeto:
Este projeto esta sobe a licença MIT.
