🚀 О проекте ESP-GRABER

ESP-GRABER — универсальный инструмент для работы с радиочастотами на базе ESP32.
Проект позволяет считывать, повторять и сохранять сигналы 315/433/868/915 МГц.

На данный момент проект не планирует никак обновляться. Сейчас я работаю над ESP-HACK, там есть абсолютно все функции что есть здесь и работают они там еще лучше.

⚠️ Дисклеймер

Данная прошивка разработана исключительно для исследовательских целей и тестирования оборудования. Используя прошивку вы обязаны соблюдать законодательство своего региона. Создатель прошивки не несет ответственность за ваши действия. Глушилки — НЕЛЕГАЛЬНЫ.

Использование прошивки означает ваше полное согласие с этими условиями

⚡ Возможности

📶 SubGHz | 315 • 433 • 868 • 915 МГц

• 🔍 Signal Read
• 🔄 Signal Send
• 📊 Frequency Analyzer
• 🛰️ Jammer (ILLEGAL)
• 💾 Signal Storage (up to 20 keys)
• 🚫 Signal Delete

📡 Поддерживаемые модуляции

• Princeton
• RcSwitch
• Came
• Holtec
• Nice
• StarLine
• KeeLoq

🛠️ Сборка

🔧 Необходимые компоненты

Компонент	Ссылка
ESP32-WROOM	AliExpress
CC1101-Модуль	AliExpress
Дисплей&кнопки	AliExpress
Макетная плата	AliExpress
Провода-перемычки	AliExpress

🔌 Схема подключения

Module	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7
📺 Display	VCC→3V3	GND→GND	SCL→G22	SDA→G21	-	-	-
🔘 Buttons	UP(K1)→G27	DOWN(K2)→G26	OK(K3)→G33	BACK(K4)→G32	-	-	-
📡 CC1101	1→GND	2→3V3	3→G2	4→G5	5→G18	6→G23	7→G19

Также прошейте устройство esp-graber.bin по адресу 0x0 на сайте https://esp.huhn.me

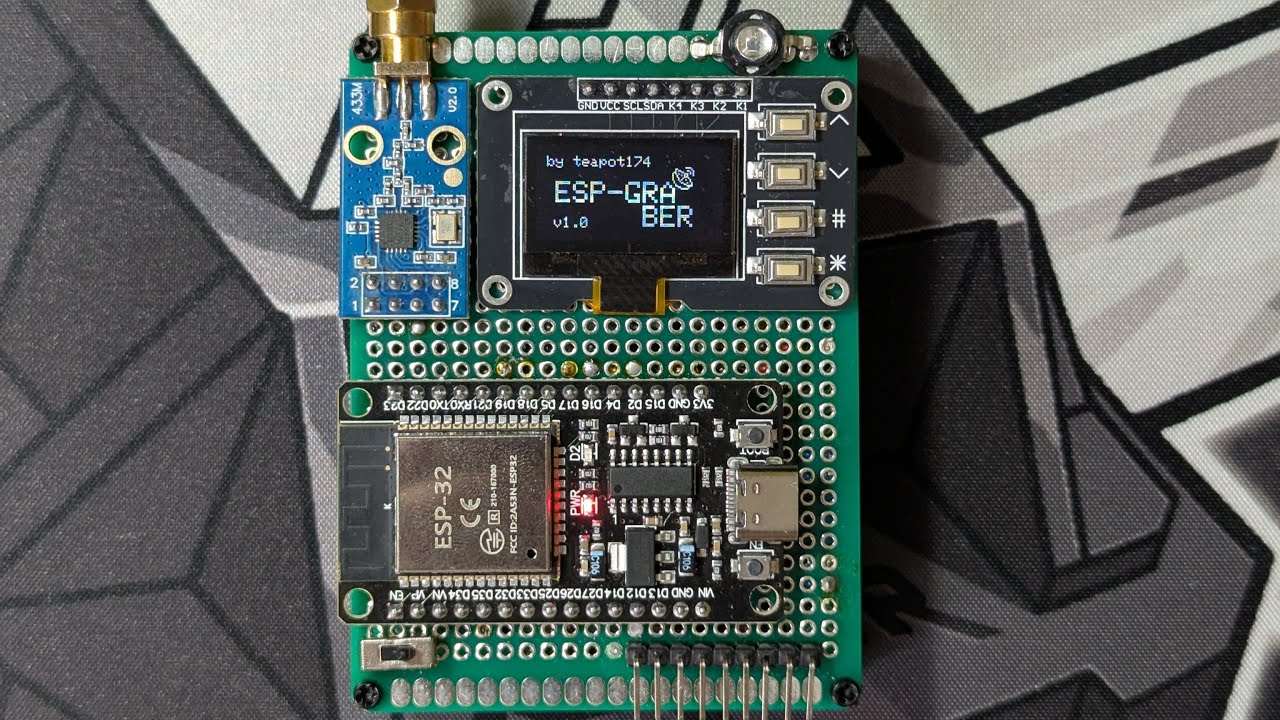

📸 Финальный результат (YouTube)

🚀 About ESP-GRABER

ESP-GRABER is a versatile tool for working with radio frequencies based on ESP32.
The project allows reading, repeating, and saving signals in the 315/433/868/915 MHz ranges.

The project currently has no plans to be updated. I'm currently working on ESP-HACK, which has absolutely all the features found here, and they work even better.

⚠️ Disclaimer

This firmware is designed exclusively for research purposes and hardware testing. By using the firmware, you must comply with the laws of your region. The firmware creator is not responsible for your actions. Jammers are ILLEGAL.

Using the firmware means that you fully agree to these terms

⚡ Features

📶 SubGHz | 315 • 433 • 868 • 915 МГц

• 🔍 Signal Read
• 🔄 Signal Send
• 📊 Frequency Analyzer
• 🛰️ Jammer (ILLEGAL)
• 💾 Signal Storage (up to 20 keys)
• 🚫 Signal Delete

📡 Supported modulations

• Princeton
• RcSwitch
• Came
• Holtec
• Nice
• StarLine
• KeeLoq

🛠️ Building

🔧 Required Components

Component	Link
ESP32-WROOM	AliExpress
CC1101 Module	AliExpress
Display & Buttons	AliExpress
Breadboard	AliExpress
Jumper Wires	AliExpress

🔌 Connection Scheme

Module	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7
📺 Display	VCC→3V3	GND→GND	SCL→G22	SDA→G21	-	-	-
🔘 Buttons	UP(K1)→G27	DOWN(K2)→G26	OK(K3)→G33	BACK(K4)→G32	-	-	-
📡 CC1101	1→GND	2→3V3	3→G2	4→G5	5→G18	6→G23	7→G19

Also, flash the device esp-graber.bin at address 0x0 on the website https://esp.huhn.me

📸 Final Result (YouTube)
